Thông tin chi tiết sản phẩm:
|
| Tên: | Lắp ráp ròng rọc | Các mặt hàng không.: | 198 |
|---|---|---|---|
| Materail: | Thau | Kích thước: | OD45 * L68mm |
| Kích thước vòng bi liên quan: | 625 (16 * 5 * 5mm) | Ứng dụng:: | Đối với máy cắt dây HS |
| Thành phần:: | Ghế đồng, ròng rọc, bạc đạn | ||
| Điểm nổi bật: | bánh xe con lăn dẫn hướng,bánh xe dẫn hướng tuyến tính,Lắp ráp ròng rọc dây EDM 451 |
||

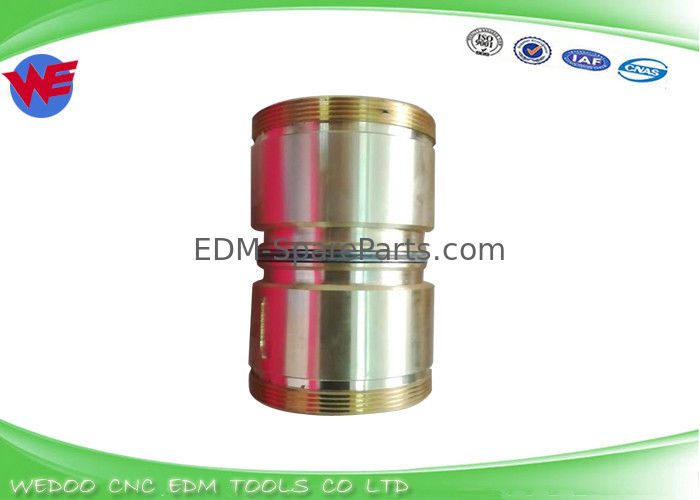

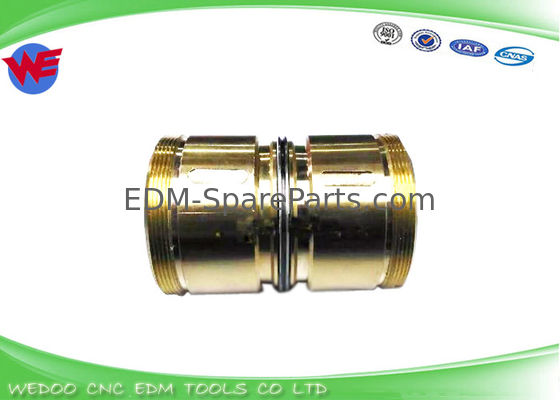

451 Bộ phận WEDM lắp ráp ròng rọc Lắp ráp bánh xe dẫn hướng WEDM
Thành phần:
Kích thước ghế bằng đồng: 45D * 32mmL (2 chiếc)
Kích thước vòng bi: 16 * 5 * 5mm (625) (4 chiếc)
Kích thước ròng rọc: 30 * 45mm (450) (1 cái)
| Mẫu số | Kích thước ghế bằng đồng thau | Kích thước lắp ráp | Kích thước ròng rọc | Ổ đỡ trục |
| 451 | 45D * 32L | OD45 * L 68mm | 30 * 45mm | 625 (16 * 5 * 5) |
Lắp ráp ròng rọc 451 liên quan
Đặc điểm kỹ thuật của ghế dẫn hướng bằng đồng: 45 * 32mm / 42 * 28,5mm / 42 * 35,5mm
Sản phẩm hiển thị
Độ chính xác cao:
Lắp ráp bánh xe / ròng rọc dẫn hướng cho máy cắt dây tốc độ cao CNC, được lắp ráp với bánh xe dẫn hướng / ròng rọc, đế bằng đồng và vòng bi.
1. Lắp đặt bánh xe dẫn hướng phải được làm sạch trước khi lắp đặt, các ổ trục sau khi ăn khớp.
2. Sau khi cài đặt hướng dẫn sử dụng, cảm thấy thư giãn, linh hoạt, không bị chặn
3. Lắp đặt không được phép chạm trực tiếp vào mặt phẳng bánh xe dẫn hướng để tránh làm hỏng độ chính xác và biến dạng mặt.
Rãnh hình chữ V: rãnh xuyên tâm ≤ 0,004mm;đường chạy dọc trục ≤ 0,004mm;đập đáy ≤ 0,004mm
4. Cung cấp cho bạn kích thước bánh xe hướng dẫn cắt dây, chúng tôi có thể tùy chỉnh xử lý.
